Частотомер 1-500МГц F-500
ВНИМАНИЕ! Производство частотомера 1-500МГц F-500 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Портативный частотомер 250-450 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ F-500
| Основные характеристики частотомера | |
| Диапазон частот | 1 - 500 МГц (предел 640 со сниженной точностью) |
| Точность | 100 Гц |
| Вход | SMA |
| Общие характеристики | |
| Дисплей | LCD 0802 (с подсветкой) |
| Питание | DC 9 В, батарея 6F22 "Крона" |
| Ток рабочий | 30 мА |
| Температура хранения | -30 - +60 °C |
| Рабочая температура | 0 - +40 °C |
| Габариты печатной платы | 80 мм х 53 мм |
| Вес прибора | 43 г |

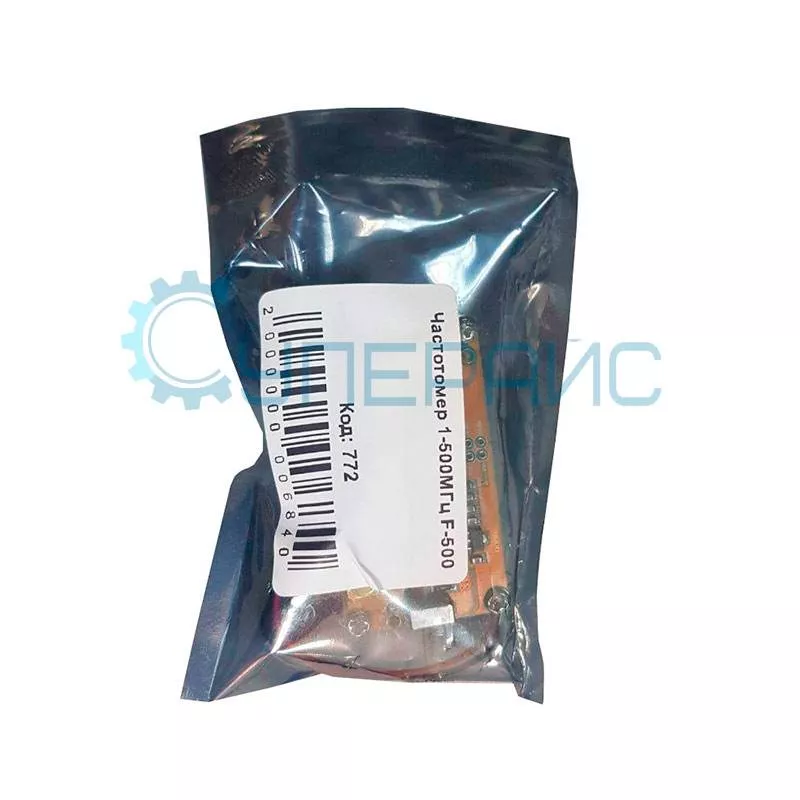

| Комплектация | частотомер до 500 МГц – 1 шт |
| Совместимость | антенна с разъемом SMA GSM-900 |

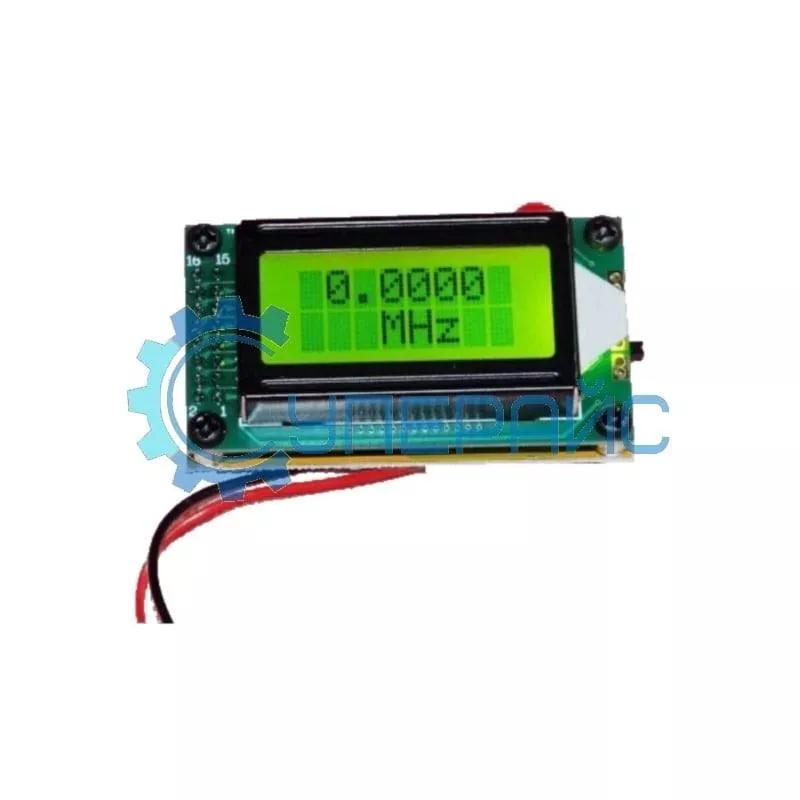

Частотомер - цифровая шкала с LCD индикатором
Частотомер радиолюбителя с цифровой шкалой F-500 — 1-500 МГц, на специализированном микроконтроллере, обеспечивает высокую точность в указанном диапазоне.
Оптимальный диапазон измерений
Простой прибор, частотомер RF, может подключаться к цепи как тестер. Минимальная измеряемая частота, равная 1 МГц, высока для измерения промежуточной частоты старых супергетеродинных приемников (465 кГц). Частота сотовой связи (до 1900 МГц) тоже лежит вне пределов измерения прибора. Следует отметить, что необходимость в измерении этих значений требуется крайне редко. Частотомер с цифровой шкалой имеет наиболее «ходовой» в радиолюбительской практике и ремонте диапазон.

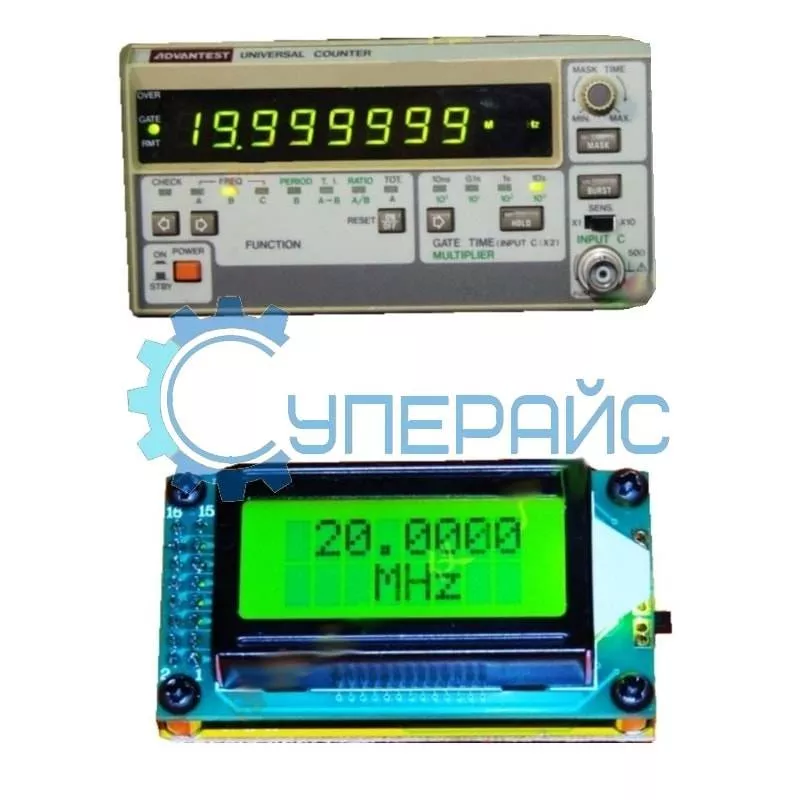

Результаты независимого тестирования
Тест прибора на пределах высокой и низкой измеряемых частот показал требуемую точность — 100 Гц. Однако, было отмечено, что на низких частотах погрешность несколько выше. Измерение частот больших, чем 500 МГц давало приблизительную оценку их значения.
Частотомер RF имеет коаксиальный вход SMA GSM-900, к которому можно подключить не только какой-либо прибор, но и укороченную гибкую антенну, как на портативных радиостанциях. Сравнение частот на дисплее F-500 и радиостанций даёт меньшее расхождение, чем указывается в характеристиках.
Следует обратить внимание на то, что при высоком уровне сигнала, подаваемого с антенны на коаксиальный вход, счётчик частоты может показывать удвоенное значение. Следует просто удалить радиостанцию от прибора на пару метров. Всё дело в гармониках и взаимной ёмкости
Преимущества частотомера RF
- экономичный LCD дисплей со ступенчато регулируемой яркостью свечения (4 ступени) и подсветкой;
- потребляемый ток — 30 мА;

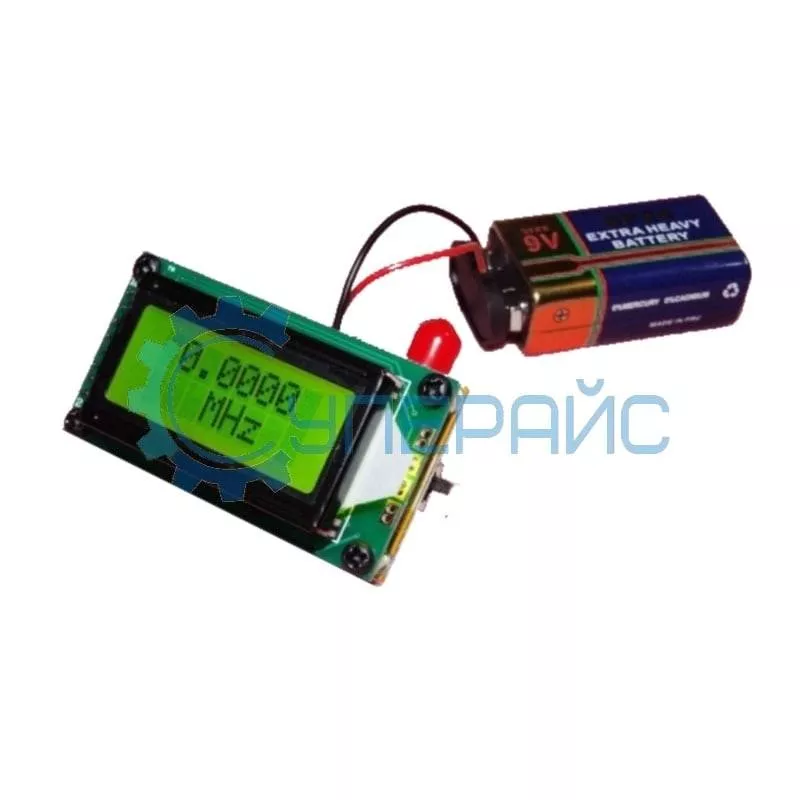

- длительная работа от батареи 9 В, типа "Крона" (время работы = ёмкость батареи / потребляемый ток: ~600 мА/час / 30 мА = 20 часов);
- входное сопротивление на коаксиальном разъеме и щупах — 50 Ом;
- наличие подстроечного конденсатора на плате для точной калибровки;
- возможность выбора интервала измерения частоты от 0,1 до 1 с;
- низкое выходное сопротивление — 20-200 Ом.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
