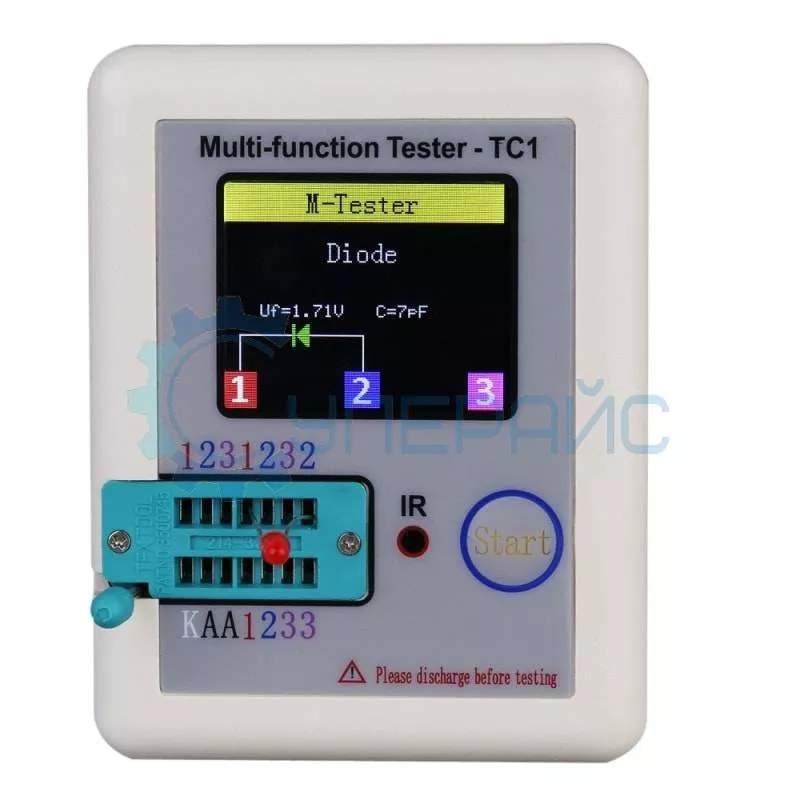

Многофункциональный измеритель Tester-TC1 (RLC, ESR, транзисторы)
Технические характеристик ТС1
| Диапазон измерения емкости | 25 пФ – 100 мФ |
| Диапазон измерения индуктивности | 0,01 мГн – 20 Гн |
| Диапазон измерения сопротивления | 0,1 Ом – 50 МОм |
| Тестируемые компоненты | транзисторы (PnP, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, диоды Зенера (стабилитроны), триаки и тиристоры, конденсаторы, элементы питания, катушки индуктивности |
| Определение показателей | авто обнаружение компонентов: биполярных транзисторов NPN и PNP, N- канала и P- канала, МОП-транзисторов, полевых транзисторов с управляющим PN-переходом JFET, диодов (< 4,5 В)и двойных диодов, N- и P-IGBT транзисторов, резисторов и потенциометров, индукторов, конденсаторов, тиристоров, симисторов (IGT < 6 мА)и аккумуляторов (0.1 - 4.5 В), стабилитронов (0,01 - 30 В); измерение ESR (Equivalent series resistance) - эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры; измерение сопротивлений и индуктивностей в широком диапазоне; самотестирование с автоматической калибровкой; инфракрасное дистанционное управление: поддержка кодирования IRI Hitachi, отображение ИК-сигналов и ИК прием |
| Автоматический переход в спящий режим | есть, 20 секунд по умолчанию |
| Тестовое напряжение (пиковое) | 4,5 В |
| Тестовый ток | <6 мА |
| Общие характеристики | |
| Дисплей | TFT с разрешением 160 x 128 пикселей и подсветкой |
| Интерфейс передачи данных | micro USB |
| Питание | DC 0,1 – 4,5 В, литий-ионная аккумуляторная батарея большой емкости |
| Габариты | 88 x 80 x 28 мм |
| Вес брутто | 110 г |
| Комплектация | тестер радиокомпонентов LCR-TC1 – 1 шт |
| кабель micro USB – 1 шт щупы – 1 комплект набор для калибровки (конденсатор, светодиод, контакты-штыри)– 1 комплект | |
Для решения проблемы распознавания и диагностики радиокомпонентов следует купить транзистор тестер TC1 — законченное устройство с доработанной схемотехникой. Определение типа подключенного прибора происходит автоматически. LCR TC1 измеряет сопротивление резисторов, индуктивность, ёмкость обычных и электролитических конденсаторов. На цветном дисплее отображаются коэффициенты усиления биполярных транзисторов, с автоматическим определением их структуры и расположения выводов.
Функциональные новшества
- Три отдельных контакта это для стабилитронов до 30 вольт, благодаря внутреннему преобразователю напряжения.
- Индикация напряжения открытия светодиодов.
- Определение "распиновки" симисторов и тиристоров, трудно проверяемых обычными мультиметрами.
- Определение основных характеристик полевых транзисторов любого типа.
- Измерение напряжения на переходе диодов и его ёмкости.
- Анализ коэффициента потерь и внутреннего сопротивления конденсаторов, важных при ремонте цифровой и импульсной техники.
- Наличие ИК-приёмника для проверки работы ИК-пультов с отображением кода и пакета для каждой клавиши.
- Одновременный замер сопротивлений плеч переменных и подстроечных резисторов.
- Показ 2-х и более характеристик за одно измерение.
Удобство эксплуатации

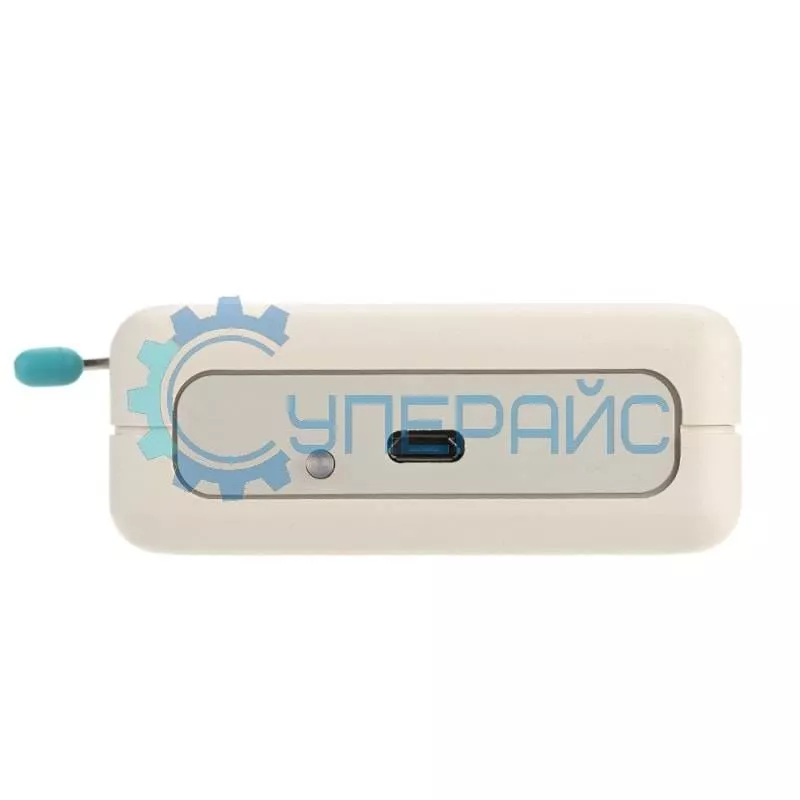

LCR TC-1 транзитор тестер работает от внутреннего аккумулятора. Зарядка производится через прилагаемый USB — micro USB переходник. Окончание зарядки отображается изменением цвета светодиода с красного на зеленый. В комплекте имеются тестовые элементы и удобный, крючковый зажим для выводов. Устройство компактно, сделано из качественного пластика и автоматически отключается через задаваемое время.
Дополнительная информация
В случае неисправности прибора на экране появляется соответствующая надпись. Кроме этого, при некоторых действиях отображаются необходимые подсказки. Отличительная особенность — широкий диапазон измерения индуктивности — от сотых долей мГн до 20 Гн, что актуально при ремонте высокочастотной техники. Рабочая частота многофункционального измерителя Tester-TC1 сравнительно высока и равна 16 МГц.
При покупке у нас транзистор тестера LCR TC1 вы получите предварительно проверенный прибор и гарантию.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
